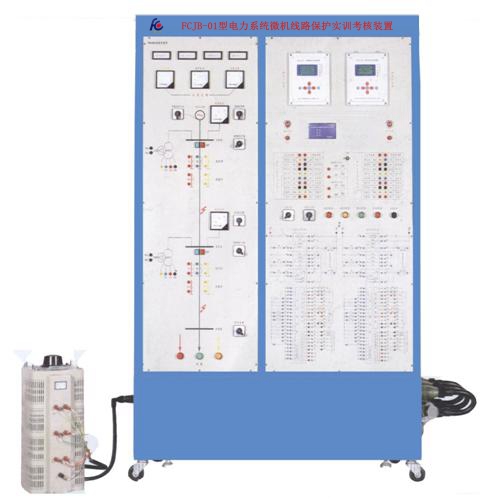

FCJB-01型电力系统微机线路保护实训考核装置
一、概 述
电力系统微机线路保护实训考核装置采用现代电力工程中广泛应用的微机线路保护装置，配有电源、两段输电线路、互感器、故障设置等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训，也可用于高等院校、中专技校相关专业学生实训的考核。

二、技术性能
1.输入电源：三相四线　380V±10%　50Hz
2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）  海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：830mm×750mm×1800mm
三、实训考核项目
1.基本实训项目
(1)模拟系统正常﹑运行方式
(2)模拟系统短路
(3)微机无时限电流速断保护
(4)微机定时限过电流保护
(5)微机定时限过电流保护
(6)微机无时限电流速断保护
(7)微机带时限电流速断保护
(8)阶段式电流保护
(9)运行方式对保护灵敏度的影响及灵敏度校验
(10)电流电压连锁保护
(11)反时限保护实验
(12)阶段式过电流保护与自动重合闸前加速
(13)阶段式过电流保护与自动重合闸后加速
(14)其它线路保护形式
   功率方向过电流保护
   零序电流保护
   过负荷保护
   低压减载
(15)二次回路接线
(16)二次回路调试
(17)保护计算整定
(18)保护动作试验
2.考核项目--------根据题目自行设计﹑自拟步骤自行接线，完成考核
(19)电流电压连锁速断保护与过电流保护
(20)电流电压连锁速断﹑过电流综合保护与自动重合闸
(21)反时限电流保护与过电流保护
(22)反时限﹑过电流综合保护与自动重合闸
(23)电流电压连锁保护与自动重合闸前加速
(24)电流电压连锁保护与自动重合闸后加速
(25)反时限过电流与自动重合闸前加速保护
(26)反时限过电流与自动重合闸后加速保护
(27)二次回路故障排除
