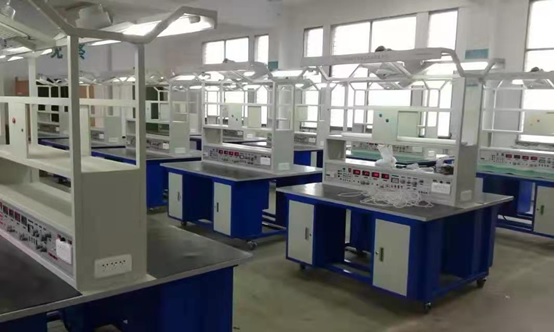

FC-302型电子产品焊接与工艺实训台（双面四组型）
电子产品焊接与工艺实训台是根据以能力为本位\以就业为导向,紧密结合生产实际和职业岗位的技能要求,按照职业教育的教学和实训要求而研发的产品。通过实训使学生掌握电子产品的工艺设计知识，并通过电子产品我制作，掌握基本技能要求，如：安全操作、元器件及其封装的识别、元器件的安装、手工焊接、调试、故障排除、产品质量保证等实践动手能力；通过波峰焊（接插件焊接技术）了解传统电子产品组装技术，掌握波峰焊基本工艺流程。通过SMT（表面贴装技术）了解先进电子组装技术，掌握SMT基本工艺流程，并亲身感受先进制造工艺。本装置是高度仿真的电子工艺生产线，目的是满足学生电子制作，电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实验要求。为学生自主学习、合作学习、研究性学习提供必要设备，培养学生的实践能力和创新能力。本实训装置适合技工学校、职业培训学校、职教中心、鉴定站/所、电子类专业《电子工艺》课程的鉴定考核。
一、技术性能
1.输入电源:三相四线220V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量: ＜200VA
4.外形尺寸:1600mm*1300mm*1900mm(四人座)
二、实训的基本配置及功能
实训装置由实训台、电源柜、实训线路板、元件包、工具套件等组成。
（一）实训台
实训台上方装有电风扇、照明日光灯、中间是看板、仪表台、插座、工具柜、电烙铁和元件盒。
1、工作台面采用木制的压层板加耐磨橡胶垫，不易损坏。
2、屏顶部用于放置元件盒（焊接工序用）或仪器仪表（调试工序用）等。
3、屏上方配有双层框架，设有两个PVC夹板，可用来夹放相关工艺资料。
4、顶部设有2只40W日光灯和2只风扇，用于照明，能够保证充足的光源。
5、提供交流220V电源6路2组；±5V/0.5A、±12V/0.5A四路固定直流电源2组
6、提供两路低压稳压直流0.0～30V/0～2A连续可调电压电流电源，配有电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。
7、有4个独立的抽屉和4个柜子，钣金厚度≧1.5mm，可分工位存放元器件、工具、实训套件等。台面铺有绿色防静电桌垫。
8、电子焊接装配生产线采用分节结构，每节单面共计4个工位，长度为1600mm；实训台宽度为1300mm。
9、实验室安全管理平台软件
（1）该系统集成无线远程实验台电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
（2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；
（3）终端具有两级使用权限：普通权限和高级权限
普通权限：设备上电即自动进入普通权限，在该权限下任何人都可以自由查看各相电参数；但是无权干预设备的运行且无权更改系统设置；
高级权限：需要教师输入密码才能获取该权限级别，进入该权限级别后即可获取本电源管理系统的所有操作权利，包括拉合闸（运行或停止运行）、本地定时开关机，过欠压，过流以及余额不足报警阈值设置及其功能使能；报警记录查看，费用管理部分的预付费功能开关，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，配网触发模式选择等；
（4）稳定可靠的互联网连接：使用全球化开发平台，连接可靠性强，网络数据延迟小。
（5）终端设备与APP紧密结合，通过手机或其他智能移动终端系统监控查询学生实验台的电源开关状态；可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能（云定时）。
（6）终端设备与云端联动，在联网状态(显示绿色WIFI标志)，教师通过手机APP，可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端；
（7）可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。在终端上更改系统设置也会即时的反馈到云端，并显示在APP上；在APP上的操作权限同高级权限一样可实现对设备的完全控制；
（8）预付费功能，在APP端，用户对产品具有完全的操作权，可以给电表设备进行电量充值，剩余电量为0.00kWh时自动拉闸断电；带有余额不足提醒功能，余额不足时自动上报到云端，APP也会立即显示并记录该事件以提示用户及时进行电量充值；（预付费功能和余额不足报警功能也以被关闭）
（9）APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录；
（10）设备分享功能，通过APP可以把设备分享给其他成员，方便协同管理，如果不想分享给其他成员也可以直接解除分享；初次添加设备的用户为设备所有者，对设备分享与否具有绝对掌控权；
（二）实训线路板（4套/台）
每套配16项电子专业技能训练散件（专用线路板）
1. 简易正弦波信号发生器
2. 360tres型万用表元件包
3. 六位数显电子钟元件包
4. 无线对讲电路板元件包
5. 多路稳压输出电源套件
6. 声光控开关套件
7. 1.5V点亮LED闪灯套件(带壳)
8. 触摸开关套件
9. MP3MP4通用充电器套件
10. 220V1W长寿命卡口LED节能灯套件
11. 简易门铃套件
12．新板简易金属探测
13．小兔子眨眼睛套件
14．1.5V升压9V套件
15．声控小夜灯套件
（三）全数字化电工实验仿真软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真
1）电子仿真
（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术
（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真
（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；
（3）综合技能实训
①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故
2）电气仿真
（1）电工基本常识与操作：
①安全用电常识：触电方式；防护措施；接地接零；急救措施
②常用电工工具：通用工具；线路工具；设备工具
③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复
④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程
（2）电工仪表
①万用表：外形仿真，结构仿真，面板仿真，使用仿真；
②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；
③钳形电流表：外形仿真，原理仿真，使用仿真；
④兆欧表：外形仿真，原理仿真，使用仿真；
⑤直流电桥：外形仿真，使用仿真；
⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；
（3）照明电路安装
①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；
②两地控制线路：器材仿真，电路仿真连线仿真
（4）电机与变压器
①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；
②单相异步电动机：外形仿真，结构仿真，装配仿真；
③伺服电动机：外形仿真，结构仿真，原理仿真；
④步进电动机：外形仿真，原理仿真；
⑤直流电动机：外形仿真，结构仿真，装配仿真；
⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；
（5）低压电器
①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；
②继电器：外形仿真，结构仿真，原理仿真，检测仿真；
③常用闸刀开关：外形仿真，结构仿真；
④低压断路器：外形仿真，结构仿真，原理仿真；
⑤熔断器：外形仿真，结构仿真；
⑥启动器：外形仿真
⑦主令电器：外形仿真，结构仿真；
（6）电动机控制仿真
①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真
②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、
（7）电工识图
3）电工基础仿真：能进行39个仿真实验如下（包含但不局限于）
实训一 电位、电压的测定仿真；实训二 电源的外特性仿真；实训三 欧姆表工作原理仿真；实训四 电阻的串、并、混联仿真；实训五 电压控制电流源仿真；实训六 电压控制电压源仿真；实训七 电容器的串、并、混联电路仿真；实训八 电容在交直流电路中的作用仿真；实训九 一阶RC电路的过渡过程仿真实训十 二阶电路的响应仿真；实训十一 负载获得最大功率的条件仿真；实训十二 惠斯通电桥仿真；实训十三 电阻与温度的关系仿真；实训十四 直流电路星形和三角形电路的等效互换仿真；实训十五 RL串联电路仿真；实训十六 RC串联电路仿真；实训十七 RCL并联电路仿真；实训十八 电感在交直流电路中作用仿真；实训十九 一阶RL电路的过渡过程仿真； 实训二十 谐振电路仿真；实训二十一 RC选频电路仿真；实训二十二 通断电自感现象仿真；实训二十三 电压表电流表的工作原理仿真；实训二十四 单相交流电路功率因数的改善及日光灯的接法仿真；实训二十五 变压器实验仿真；实训二十六 单相交流电路实验仿真；实训二十七 电焊变压器原理仿真；实训二十八 交流互感器原理仿真；实训二十九 电压互感器原理仿真；实训三十 磁耦合线圈的反、顺接法仿真；实训三十一 三相负载的星、三角形连接电路仿真；实训三十二 楼梯开关两地控制仿真；实训三十三 戴维南定理实验仿真；实训三十四 欧姆定律仿真；实训三十五 互易定律仿真；实训三十六 基尔霍夫第一定律仿真；实训三十七 基尔霍夫第二定律仿真；实训三十八 迭加定律仿真；实训三十九 诺顿定律仿真
4）在线学习培训
（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训
（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；
（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
5）液压传动原理的动态演示并不少于18种动态演示。
6）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真
7）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。
8）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、正反转仿真、装配流水线仿真、自动门仿真、交通灯仿真、电梯仿真、升降机仿真、天塔仿真、抢答器仿真、分拣仿真、水塔仿真、运料小车仿真等。
9）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
10）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
11）电机软启动及电机保护器的仿真
（四）工具套件（4套/台）
配常用的万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、恒温烙铁、热风台、焊锡丝、吸锡器，同时也可以为用户代办其它实训器材。
三、实训项目
1. 简易正弦波信号发生器的焊接与调试
2. 360tres型万用表的焊接与调试
3. 六位数显电子钟的焊接与调试
4. 无线对讲电路板的焊接与调试
5. 多路稳压输出电源的焊接与调试
6. 声光控开关的焊接与调试
7. 1.5V点亮LED闪灯的焊接与调试
8. 触摸开关的焊接与调试
9. MP3MP4通用充电器的焊接与调试
10. 220V1W长寿命卡口LED节能灯的焊接与调试
11. 简易门铃的焊接与调试
12．新板简易金属探测器的焊接与调试
13．小兔子眨眼睛的焊接与调试
14．1.5V升压9V的焊接与调试
15．声控小夜灯的焊接与调试
