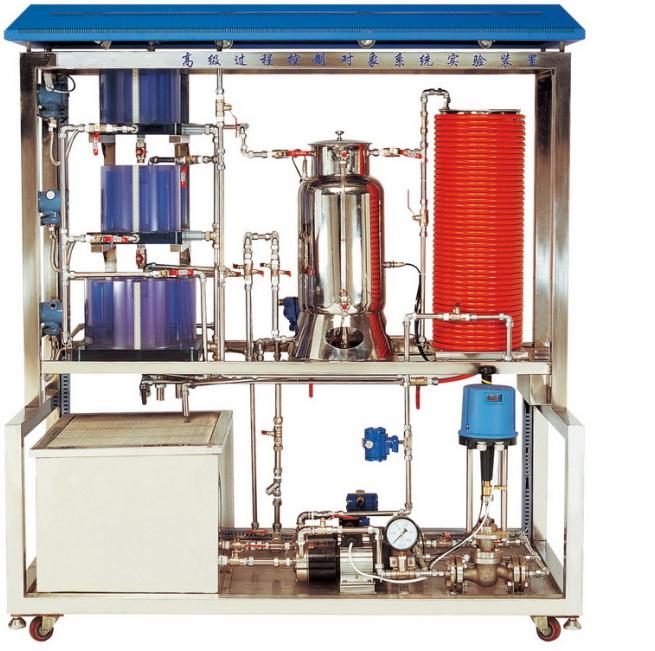

FCHJ-3型高级过程控制对象系统实验装置

一、高级过程控制对象系统实验装置系统组成

1.过程控制实验对象系统

实验对象系统包含有：不锈钢储水箱；上、中、下三个串接有机玻璃圆筒型水箱；三相4.5kW电加热锅炉（由不锈钢锅炉内胆加温筒和封闭式外循环不锈钢冷却锅炉夹套构成）和铝塑盘管组成。

系统动力系统有两套：一套由三相（380V交流）不锈钢磁力驱动泵、电动调节阀、交流电磁阀、涡轮流量计等组成；另一套由日本三菱变频器、三相不锈钢磁力驱动泵（220V变频）、涡轮流量计等组成。

整套对象系统完全由不锈钢材料制造，包括对象框架、管道、底板，甚至小到每一颗紧固螺钉。

2.对象系统中的各类检测变送及执行装置

(1)扩散硅压力变送器三只：分别检测上水箱、中水箱、下水箱液位；

(2)涡轮流量计三只：分别检测两条动力支路及盘管出水口的流量；

(3)Pt100热电阻温度传感器六只：分别用来检测锅炉内胆、锅炉夹套、盘管（三只）及上水箱出水口水温；

(4)控制模块：包含电磁阀、电动调节阀各一个；

(5)三相380V不锈钢磁力驱动泵、三相220V不锈钢磁力驱动泵。

二、高级过程控制对象系统实验装置系统主要特点

1.被调参数囊括了流量、压力、液位、温度四大热工参数

2.执行器中既有电动调节阀仪表类执行机构，又有变频器等电力拖动类执行器

3.系统除了能改变调节器的设定值作阶跃扰动外，还可在对象中通过电磁阀和手操作阀制造各种扰动

4.一个被调参数可用不同的动力源、不同的执行器和不同的工艺线路下可演变成多种调节回路，以利于讨论、比较各种调节方案的优劣

5.能进行多变量控制系统及特定的过程控制系统实验

订货说明：

鉴于材过程控制对象系统实验装置的多样性，针对不同的工况适用不同的工业自动化基础实训系统，因此请大家在购买前确定以下信息，以便为您提供更为更合适的产品和精确的服务指导：

一、提供以下信息：

1、具体产品名称

2、具体型号

3、具体要求

4、要求带的附件

我们根据以上详细信息，为您正确选型。

二、若已经由单位选定我公司的型号，请按产品型号直接向我司销售部订购。

三、当使用的比较复杂时,请您尽量提供设计图纸和详细参数，由我们公司技术人员为您审核把关。

四、联系我们时，请留下您的具体信息：公司名称、部门、职务、姓名、手机、办公电话、邮箱、公司地址等，方便我们顺畅便捷的沟通。

感谢您访问我们的网站，如有任何疑问.您可以致电给我们,021-63541966,我们一定会尽心尽力为您提供优质的服务。
