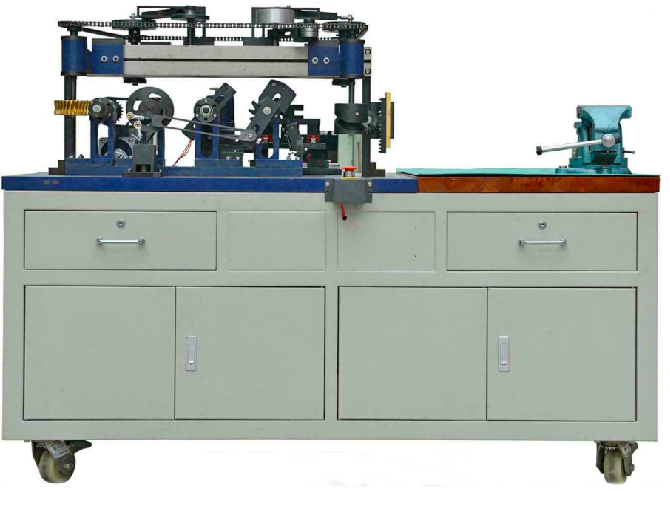

FCJX-18机械基础与机械自动控制装调装置
一概述
装置结合各职业学校、技工院校、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业研制，学生能够通过装配和调整动力传动机构、挤压破碎机、冲床机构、提升搬运机、链条运输机等机构，强化对各类传动机构故障诊断和维修等综合能力，能够培养识读与绘制装配图和零件图、钳工基本操作、零部件和机械装备工艺与调整、装配质量检验等技能。

二、技术指标
（1）输入电源：单相三相~380V±10%50HZ. 功率：115W
（2）交流减速电机两台。
（3）外形尺寸（实训台）：1700mmx800mmx750mm.
（4）安全保护：其电流型漏电保护，安全符合国家标准。
三、设备构成
装置由实训台、动力源、机械装备对象（动力传动机构、挤压破碎机、冲床机构、提升搬运机等）、装调工具、常用量具等部分组成，具体如下:
(1)实训台：采用喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面和橡胶垫等组成，用于钳工加工和装配各类机械零部件；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。
(2)动力传动机构：主要由链轮、链条、同步带、同步带轮、深沟球轴承、角接触轴承、、透盖、轴承座、套筒、T型螺钉M8组成，负责将动力源的动力传递到其他位置，从而实现整机的运动。能完成动力传动的装配工艺实训。
(3)挤压破碎机：主要由轴承座、曲柄、关节轴承、双头螺杆、连杆、摇杆、角接触轴承、深沟球轴承、透盖、T型螺钉M等8组成，通过四杆机构来模拟破碎和挤压，能完成挤压破碎机的装配和调整实训。
(4)冲床机构：主要由关节轴承、双头螺柱、冲头、机座等组成，可实现压料功能模拟。可完成冲床机构的装配工艺实训。
(5)提升搬运机：主要由棘爪、棘轮、拉簧、直齿圆柱齿轮、深沟球轴承、角接触轴承、套筒、L型块、T型螺钉M8组成。通过止动的间歇式攀爬式运动和由双曲柄机构带动的L型块的运动，模拟提升和搬运重物等功能。能完成棘轮机构、轴承等的装配调整实训。
(6)链条输送机:主要由涡轮、蜗杆、链条、链轮、深沟球轴承、单列圆锥 子轴承、轴承座、L型块、T型螺钉M8组成。通过涡轮蜗杆机构将动力传递到主动链轮。车而实现链条的缓慢运动，实现物料的持续进给。能完成涡轮、蜗杆、轴承等的装配与调整实训。
(7)车床自动刀具机构：主要由凸轮、齿轮、齿条、T型导轨、摆杆、L型块、推杆、深沟球等组成，可以模拟车床中的自动刀具。能完成车床自动刀具的装配工艺实训。
(8)串并联拓扑机构：主要由曲柄、关节轴承、双头螺柱、连杆、深沟球轴承、杆、内凸轮、T型螺钉M8等组成，能完成串并联拓扑机构的装配工艺实训。
(9)一轴车床自动刀具结构:主要由底板、中滑板、直线导轨、曲柄、关节轴承、双头螺柱、滑块、等高快、电机支座等组成，可实现车床自动刀具的纵向进给和自动往返过滤网功能模拟。能完成直线导轨装配工艺及精度检验实训。
(10)二轴车床自动刀具结构:主要由上滑板、滑块、等高块、丝杆、曲柄、关节轴承、双头螺旋、双列角接触轴承、深沟球轴承等组成，通过丝杆的运动，实现车床自动刀具的横向进给。可完成直线导轨和滚珠丝杆的装配工艺及精度检测实训。
(11) 动力源:配置交流减速电机、电源控制箱等，为机械系统提供动力源。
(12)装调工具：主要有套装工具（19件）、台虎钳、紫铜棒、拉马、圆锥母扳手、截链器等，套装工具由工具箱、内六角扳手、呆扳手、活动扳手、丝锥、丝杆、铰杠、锤子、螺丝刀、尖嘴钳等。
(13)常用量具：主要由游标卡尺、直尺、杠杆式百分表等组成，通过使用量具进行测量，可使学生掌握常用量具的使用方法，掌握机械装配的质量检测等。
四、产品配置内容

序号	名称	型号及规格	数量	备注
1	实训台	实训台外形尺寸：1582mmx800mmx750mm 全钢结构，桌子下方由4个存贮柜，柜子上方左右各有1个抽屉。 铸钢钢板： ;1000mmx800mmx35mm 实木桌板：800mmx582mmx35mm	1台
2	电源控制箱	在台面下面，带滑动导轨。通电调试时拉出操作，控制箱包括单相漏电保护器、电源指示灯、操作时间、调速器等。	1台
3	减速电机	交流减速电机	2台
4	动力传动机构	主要配置有：轴承（6004深沟球轴承2个），同步带1根、同步带轮2只、单排链1个、链轮2个、透盖、轴承座、T型螺钉M8、导轨、套筒等。	1套
5	挤压破碎机	主要配置有：轴承（6004深沟球轴承、7004角接触、关节轴承1个），螺柱、连杆、插杆、透盖、T型螺钉M8等。	1套
6	冲床机构	主要配置有：关节轴承1个、双头螺柱、机座、冲头、M6螺钉1个、销等。	1套
7	提升搬运机	主要配置有：轴承（6004深沟球轴承1个、7004角接触1个），棘轮1只、止回棘爪1个、主动棘爪1个、拉簧1个、直齿圆柱齿轮2个、L型块、摇杆、连杆、T型螺钉M8等。	1套
8	输送机	主要配置有：轴承（6004深沟球轴承4个、单列圆锥滚子轴承4个）、透盖、涡轮1个、蜗杆1个、单排链1个、链轮4只、轴承座、L型块、立柱、梁、T型螺钉M8等。	1套
9	车床自动刀具结构	主要配置有:凸轮1个、635深沟球轴承1个、直齿圆柱齿轮1个、直齿条1根、T型导轨1个、摆杆、推杆、L型块等。	1套
10	拓扑学机构	主要配置有：轴承（635深沟球轴承2个、关节轴承2个）、双头螺柱、曲柄、连杆、内凸轮1个、圆盘等。	1套
11	一轴车床自动刀具机构	主要配置有：直线导轨2根、滑块4个、PHS-6关节轴承1个、双头螺柱、连杆、等高块4个、工作台面（厚度为18mm和16mm的钢板各1块）。	1套
12	二轴车床自动刀具机构	主要配置有：滚珠丝杆和螺母个一副、HGA 15CA直线导轨2根、滑块4个、轴承（6000深沟球轴承1个、双列角接触轴承1个、关节轴承1个）、双头螺柱、连杆、等高块4个、工作台面（厚度为16mm的钢板1块）等。	1套
13	配件	使用说明书、备用螺丝、防锈油、零件盒等。	1套
