主页> 产品中心 > 楼宇自动化实训设备 >
2022-01-11 09:04:00
FC-780A型
[规格型号]： FC-780A型
[产品名称]： 智能建筑系统集成及物联网技术教学平台
[在线客服]： QQ在线 QQ在线
产品介绍：

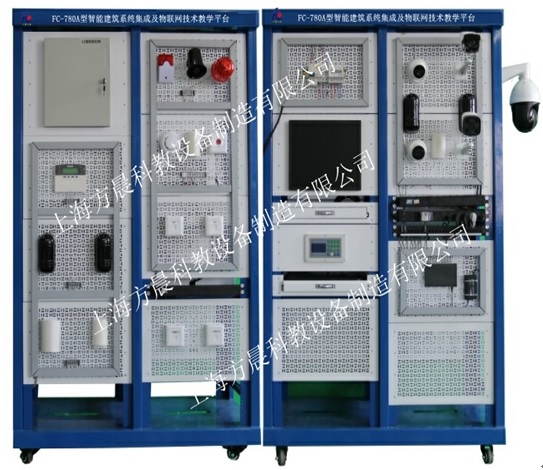

FC-780A型智能建筑系统集成及物联网技术教学平台

一、技术规格：
1.电源输入：单相三线，AC220V±10%，50/60Hz；
2.安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸；
3.整机功耗：≤200W；
4.整机重量：≤150KG；
外形尺寸≧（宽×深×高）：1300mm×700mm×1900mm。
二、系统技术参数
1)视频监控子系统：
1.视频监控子系统：视频监控子系统由液晶监视器、硬盘录像机、高速球型云台摄像机、一体化摄像机、红外摄像机、枪式摄像机组成。能够完成对楼道、智能大楼和管理中心的视频监控和录像等功能，同时可与安防系统实现报警联动等功能。
2.楼宇视频监控实训系统采用开放式和拆装式结构设计，采用喷塑钢型材+网孔板结构，结构坚固，配有常用电源控制，能对各系统进行供电、接线、调试运行和维护实训和考核。设备有配有安全设备电源装置，实训台还设有四个万向轮和四个固定调节机构，便于移运和固定，有利于实训室布局。
3.系统模块由视频监控模模块、视频监视区模块、主机端模块、智能考核等，从而让学生轻身体验网络视频监控系统与安全防范系统的原理与操作、接线、为一体的综合性实践人才。是现在安防系统工程理想之选实训实备。
4.安防实训功能
防盗报警能进行各种防盗报警系统联动操作演示、软件的设置，系统维护及监控软件的操作和设置、有线探测器设置和操作、报警主机键盘的基本操作、键盘操作指令的使用方法、各权限密码设置的编程与验证、防区连接与控制的编程、防区开关、响铃及软防区的编程、防破坏功能的验证、布防后延时的设置、线路的设计与连接、故障的设置、判断及排除等实验和实训。并可与安防系列中的其它设备联网进行各种综合实训。
5.主机功能
1）每个通道都支持双码流压缩
2）每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。
3）每个通道支持定时和事件两套压缩参数，并可本地配置子码流压缩参数。
4）支持复合流和视频流编码，复合流编码时音频和视频同步。
5）支持视频输入、视频输出质量选项配置。
6）支持水印技术。
7）支持零通道编码。
8）支持远程监控手机APP
9）支持网络和POE供电输出
10）支特录像配置、通道管理、安防管理、图像处理、网络设置、云端上传。
2)DDC照明集成子系统：
1、系统组成及设备的配置
该系统主要由DDC、照明传感器、照明开关、定时器、情景灯，射灯、办公吸顶灯、通讯模块、控制软件及组态软件组成。
2、系统技术功能
整体结构采用开放式和拆装式设计，学生可对各器件进行拆装、调试、运行。
通过安装、接线和调试，该系统应实现如下的功能：
连接DDC和照明控制电路。
使用DDC控制器的强制输出按钮，能够控制五组照明系统的开关。
将五组照明系统的开关状态开关接入DDC控制器，并采集五路信号状态。
编写DDC控制程序，实现照明系统的开关控制。
机监控系统（力控组态软件）能通过手动和自动两种方式控制灯的开关。
并可组合物联网智能家居系统集成实训
3)物联网智能家居集成系统：
1、物联网智能家居集成系统主要组成有，智能家居网关主机、红外传发器、网络交换机、窗帘控制器、家居安防模块、调光模块、灯光模块、信号转发器模块、触摸屏监控中心、智能功放模块、智能五孔插座\智能门锁\背景音乐模块等。
2、物联网智能家居系统平台实训功能
1.用于ZigBee基本的传感数据采集与输出控制实验APP客户端互联网控制。
2.智能家居电器安防管理系统 模拟智能家居应用，通过软件对产品模块进行管理
3.智能庭音乐系统，可通过管理平台进行远程遥控，开启与关闭音乐设备，播放想听的音乐和音量的大小调节等。
4.系统分区管理，模拟三室一厅包函厨卫等智能照明，安防，空调，电视，音乐，等家电的控制与监控。
2、智能照明系统
智能照明系统，对灯光进行智能控制与管理的系统，跟传统照明相比，实现对白炽灯的调光、一键场景、一对一遥控及分区灯光全开全关等管理，并可以用多种控制方式实现以上功能，最主要的控制方式为无线遥控、定时控制、集中控制、甚至远程控制等，从而达到智能照明的节能、环保、舒适、方便的功能。
3、智能电器控制系统
智能电器控制系统，是对电器进行智能控制与管理的系统，智能电器控制系统，把所有能控制的电器以一定的结构有机的组合起来，形成了一个整体，通过这个管理系统，实现对家电的集中无线遥控、定时开关控制及远程控制，实现电器的场景控制与管理，从而达到智能电器系统的节能、环保、舒适、方便的功能。
4、实验室电源远程控制系统
 智能电源管理系统具有三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
1)智能终端：终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
2)手机APP：可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
3)PC端软件：通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
4)后台系统：可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端
5)用户管理：密码上电管理功能，只有密码输入正确才能给实验台上电
5、物联网自动化应用系统
1）利用手机或者其他移动设备过扫描实验台二维码显示汽车各种传感器输入电压监控，输出控制信号监控，ECU输入开关监控，ECU输出开关控制以及输入电压模拟量实时数据，可根据实际需求添加128路。
2）控制：控制启动停止开关的开和关，输出电压值的给定，可根据实际需求添加128路。
3）历史数据：显示输入输出电压值的历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
4）设备报警：对设备急停按键做的模拟设备故障报警进行微信报警，同时可以实现短信及邮箱报警。报警范围包括模拟系统量，开关量的上下线、阀值等状态进行设置报警。
6、物联传感开发实训系统
1)温湿度传感器模块 采集环境的温度与湿度
2)光敏传感器模块 采集环境的光照强度
3)烟雾探测传感器模块 模拟安防中的烟雾探测
4)人体感应传感器 模拟安防中的入侵检测
5)紧急呼救按键 模块紧急呼救求助按钮
6)液晶模块显示温度等
7)LED灯模块 模拟室内照明
8)直流电机 模拟空调风扇等家电设备
9)步进电机 模块电动窗帘、洗衣机等设备
10)继电器输出（灯） 模拟环境加温设备
11)数据上传及APP监控
实验课程程序
1)CC2530流水灯实验
2)CC2530按键控制流水灯
3)CC2530外部中断控制流水灯
4)CC2530按键控制LED开关
5)CC2530外部中断控制LED开关
6)CC2530查询方式使用定时器
7)CC2530定时器T1的使用
8)CC2530定时器T3的使用
9)CC2530串口UART0发送字符串
10)CC2530串口UART0接收字符串
11)CC2530串口发送指令控制LED灯
12)CC2530AD采集内部温度串口显示
13)CC2530睡眠定时器唤醒系统
14)CC2530中断唤醒系统
15)CC2530液晶LCD显示
16)CC2530看门口狗Watch Dog使用
17)温度传感器DS18B20
18)温湿度传感器DHT11
19)MQ-2气体传感器
20)人体红外传感器
21)继电器模块
22)光敏和热敏传感器
23)CC2530PWM调光
24)CC2530按键控制灯光强度
25)控制步进电机正反转
三、视频系统监控可以完成的实训项目：
1.系统的安装、布线、接线、编程、调试、运行、维护及维修；
2.线路故障的设置、检测及排除；
3.各类摄像机和镜头的结构、原理、接线、调试和应用；
4.球形摄像机的接线、设定和操作；
5.网络摄像机的接线、设定和操作；
6.硬盘录像机的接线、设定和操作；
7.摄像机、硬盘录像机及监视器的连接和调试；
8.球形摄像机和硬盘录像机的连接和调试；
9.硬盘录像机、网络摄像机及工作站IP地址的分配和设定；
10.了解和掌握POE交换机的标准规范和控制方式；
11.硬盘录像机、网络摄像机及POE交换机的连接和调试；
15.网络线压接、测试和连接；
16.信息插座和机架设备的安装；
17.水晶头及跳线的制作和测试；
18.RJ45模块和配线架的压线和测试；
19.RJ45跳线的连接及链路的测试。
三、安防报警可以完成的实训项目：
1.系统的安装、布线、接线、编程、调试、运行、维护及维修；
2.线路故障的设置、检测及排除；
3.不同类型的防区并对其参数进行设置实训；
4.不同的布撤防类型并对其参数进行设置实训；
四、DDC照明集成子系统实训：
1、整体结构采用开放式和拆装式设计，学生可对各器件进行拆装、调试、运行。
2、通过安装、接线和调试，该系统应实现如下的功能：
3、连接DDC和照明控制电路。
4、使用DDC控制器的强制输出按钮，能够控制五组照明系统的开关。
5、将五组照明系统的开关状态开关接入DDC控制器，并采集五路信号状态。
6、编写DDC控制程序，实现照明系统的开关控制。
7、机监控系统（力控组态软件）能通过手动和自动两种方式控制灯的开关。
8、组合物联网智能家居系统集成实训
五、物联网智能家居集成系统实训：
1.远程控制实训
2.实时控制监控实训　　
3.智能照明操作实训　　　
4.无线遥控操作实训　
5.场景控制操作实训　　
6.集中控制操作实训
7.电脑控制操作实训　　
8.家电控制操作实训　　
9.电动窗帘操作实训
10.家居安防模块的连接实训
11.手机控制等实训
