一、概 述

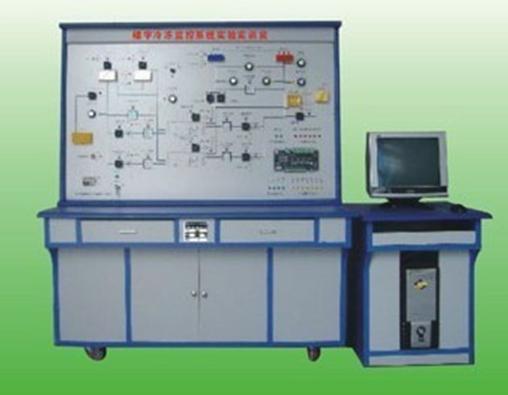

“冷冻水监控系统实训装置”集各种冷水机组的冷冻水系统、冷却水系统及监控系统于一体，以培养掌握楼宇空调与制冷技术专业理论知识和实践技能，从事楼宇空调、冷冻水及冷却水系统的技术升级、改造设计、安装、调试、维护、技术管理等方面的技能。适合职业院校、培训机构的楼宇自动控制、智能建筑、建筑设备与环境工程、供热通风与空调工程技术、给排水工程技术、制冷和空调设备运用与维修等专业的学生使用。
二、特 点
1.装置是将实际工程系统图形化，同时保证整个系统的完整性和合理性，整套实训设备能进行冷冻水系统、冷却水系统与监控系统操作的演示、DDC控制器的操作与编程、安装与连接、水泵及各种传感器的安装与连接，监控系统的组态配置、控制及故障的设置及排除等，便于学生观察、了解各种参数的变化情况和系统的工作状况。
控制器采用的是基于BACnet协议的DDC控制器，这种控制方式不但能够使该系统独立工作，还可以轻松的连接到与支持同类协议的其它产品构成智能建筑综合管理系统（IBMS），实现现场数据的采集和开关控制，并通过LonWorks总线与上位机系统通信。
2.监控系统软件，实现对冷冻、冷却水系统的远程监控，实现水泵、阀门、流量的控制，各温度点参数的监视，并提供组态软件的安装文件，学生可通过组态软件对系统进行二次开发和设计。
装置部分器件均独立连接到面板相应的接线端子上，通过专用的实验导线连线，方便对任一点进行控制或数据采集。
3.整套实训装置集楼宇冷冻、冷却水系统、监控软件系统、模拟故障设置于一体，满足对实训的要求。
三、技术性能
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜1kVA
安全保护：设有电流型漏电保护、接地保护，安全符合相关国家标准
四、系统配置

序号	配件名称	数  量
1	冷冻、冷却水机组模拟系统	1套
2	DDC控制器	1台
3	温度传感器	4只
4	电动阀	2只
5	监控软件系统	1套
6	控制屏及实训桌	1套
7	电脑桌	1套

五、实训项目
1.压缩式制冷监控系统
2.冷却水系统的监控
3.一级冷冻水系统的监控
4.二级冷冻水系统的监控
5.水压、水流和水温等参数的测量
6.冷冻水泵的启停、故障检测操作
7.冷却泵的启停、故障检测操作
8.DDC现场控制器编程检测操作
9.线路故障的判断和处理
