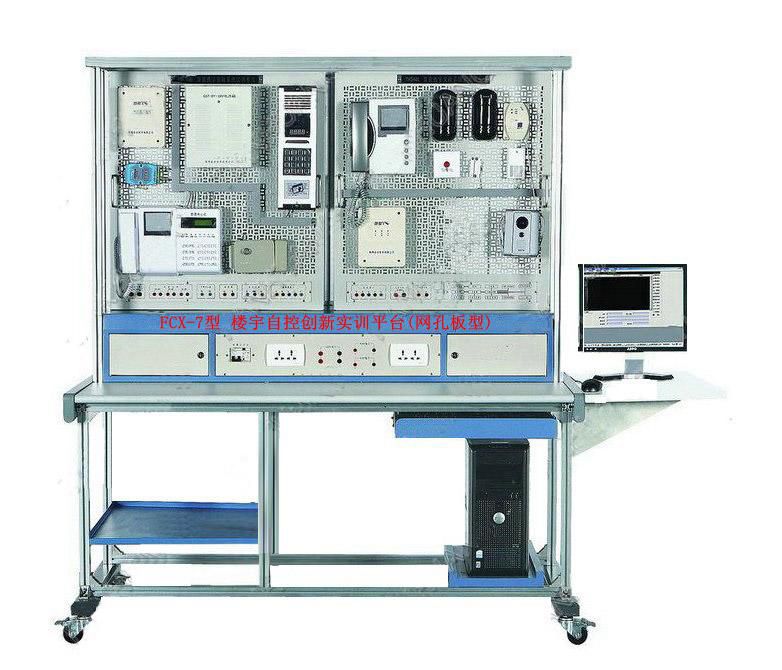

FCX-7型楼宇自控创新实训平台(网孔板型)

楼宇自控创新实训平台以通用实训架为安装主体,根据学校需要配置楼宇自动化5A系统和智能小区系统实训模块,如网络布线、综合布线、安防、监控、供配电、照明、消防等模块。

产品介绍

FCX-7型楼宇自控创新实训平台(网孔板型)

楼宇自控创新实训平台以通用实训架为安装主体,根据学校需要配置楼宇自动化5A系统和智能小区系统实训模块,如网络布线、综合布线、安防、监控、供配电、照明、消防等模块。
楼宇自控创新实训平台是根据职业院校楼宇自动化专业精心设计和研发的一套综合实训平台,可以提高学生的动手、调试及应用能力。

二、楼宇自控创新实训平台系统特点
1.实训架采用工业铝型材结构,并在其上安装网孔板
2.独立模块化设计,根据实训内容需要配置各类实训模块
3.总线连接接口设计,如RJ45、RS232/485、LONWORKS等
三、楼宇自控创新实训平台技术性能
1.输入电源:单相三线~220V±10%,50Hz
2.工作环境:温度-10℃~+50℃  相对湿度<85%(25℃) 海拔<4000m
3.安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国际标准
四、楼宇自控创新实训平台系统组成
1.楼宇通用实训台架(一套设备共配4个实训台架)
实训台架的框架采用铝合金型材组成,实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。实训台尺寸:2018mm×630mm×1773mm。
2.智能楼宇网络布线实训柜(1套)
2.1系统概述
“智能楼宇网络布线实训柜”是根据目前我国建筑电气、楼宇智能化专业的实训内容精心设计的综合实训装置,它包含丰富、实用的实训内容,配置了多功能宽带路由器、24口100M机架式交换机、多模光纤收发器、24口配线架、网络跳线等设备。
能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训实训教学要求。广泛适用于大学、专科院校及各类职业教育培训机构的教学和研究。
2.2系统特点
(1)本实训装置内容丰富
(2)装置中所采用的部件均是实际工程中有很大的实用性和通用性
(3)该实训装置是面向大专院校的职业技术技能培训,反映了当前综合布线及计算机网络技术
(4)整体采用机柜式结构,符合工程现场的安装形式
2.3技术指标
(1)工作电源:单相三线~220V±10%  50Hz
(2)工作环境:环境温度范围为-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m
(3)整机容量: <0.5kVA
(4)外形尺寸:600mm×600mm×1400mm
(5)安全保护:具有漏电自动保护装置
2.4系统组成
该系统采用控制柜的结构,所有设备均在标准机柜内固定及接线,主要设备有:豪华壁挂式网络型机柜、24口100M机架式交换机、多功能宽带路由器、多模光纤收发器、24口配线架、除了能够完成实训教学任务以外,此外还配备其它零件、配件、软件和连接电缆等以保证正常工作和日常维护,并配有实训指导书。
2.5实训项目
(1)局域网的认识与组建
(2)广域网的接入实训
(3)局域网的VLAN划分实训
(4)局域网与Internet的VPN连接实训
(5)光纤的连接实训
(6)路由器的使用与设置
(7)设备间子系统的认识及组建
3.智能楼宇综合布线实训单元(1套)
3.1系统概述
该系统可划分为工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统和管理子系统等各个综合布线子系统,并通过计算机网络实现与外部的信息交换。
实训台还可配合“智能楼宇网络布线实训柜”进行局域网联网实训、光纤通讯实训、智能交换机应用实训、光纤收发器应用实训、宽带路由器的应用实训等,利于学校开放性教学。能满足“智能建筑”、“建筑电气”、“楼宇自动化” 等专业的实训实训教学要求。
3.2系统特点
(1)本实训装置内容丰富,含有常见的布线系统,同时还兼有楼宇照明系统
(2)装置中所采用的部件均是实际工程中比较著名的品牌,有很大的实用性和通用性
(3)本实训装置能够进行设备的安装、常用线缆的布线操作以及系统组建
(4)本实训装置配备了常用的布线工具及检测设备,可通过实际操作,加深学生对布线工具及检测设备的认识与使用
(5)本实训装置结合综合布线的经验,根据综合布线的功能和特点,编写了典型的综合布线实训内容
3.3技术指标
(1)工作电源:单相三线~220V±10%  50Hz
(2)工作环境:环境温度范围为-20℃~+45℃  相对湿度<85%(25℃)  海拔<4000m
(3)整机容量: <0.5kVA
(4)外形尺寸:2018mm×630mm×1773mm
3.4装置组成
该系统采用网孔板的结构,可自行设计布线系统,进行设备的安装、接线等实训操作;整个系统可按子系统分为:工作区子系统、水平干线子系统、管理间子系统、垂直干线子系统、设备间子系统。
(1)工作区子系统:语音插座、数据插座
(2)水平干线子系统:超五类UTP双绞线(四对非屏蔽双绞线)、75欧姆同轴电缆、电话线
(3)管理间子系统:IP宽带网楼层分线盒、视频信号分配器、电话楼层分线盒
(4)垂直干线子系统:超五类UTP双绞线(四对非屏蔽双绞线)、75欧姆同轴电缆、大对数线缆、电话线
(5)设备间子系统:110大对数电话配线架、超5类25对数据接线模板、RJ-45插头、视频信号放大器、总电源开关
(6)布线工具及设备:网络钳、110卡线钳、电脑线缆导通测试仪
3.5实训项目
(1)压线钳的使用
(2)导通测试仪的使用
(3)RJ45插头的跳线制作与测试
(4)卡线式模块的卡线与安装
(5)面板(信息插座)的安装
(6)110配线架的安装与线缆卡接
(7)信息点的导通测试、寻测与编号
(8)双绞线的制作和连接实训
(9)工作区子系统的认识及组建
(10)水平布线子系统的认识及组建
(11)管理子系统的认识及组建
(12)垂直干线子系统的认识及组建
(13)配线架的打线实训
4. 1智能楼宇安防实训单元(1套)
4.1系统概述
该安防实训台集常用的多种室内外安防设备于一体,将安防设备的各种输出信号、检测信号接入采集器,通过上位机监控画面可清楚地观察到各类安防信号的状态;该实训装置除了可完成安防的系统级实训外,还可进行许多独立安防实训,训练学生使用多种常见的室内外安防设备,该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训实训教学要求。
4.2系统特点
(1)实训台功能丰富,有很高的性价比,能满足不同层次的教学需求
(2)实现了计算机技术、网络技术、对讲与门禁的有机结合
(3)系统开放,综合性强,可以全面认识楼宇安防系统的结构
(4)具有上位机管理软件,可实现多台主机之间信息共享
(5)本实训台选用的产品工艺考究,品质精良,满足苛刻的使用环境要求
4.3技术指标
(1)工作电源:单相三线~220V±10%  50Hz
(2)工作环境:范围为-20℃~+45℃  相对湿度<85%(25℃)  海拔<4000m
(3)整机容量:<0.5kVA
(4)外形尺寸:2018mm×630mm×1773mm
(5)安全保护:具有漏电自动保护装置
4.4装置组成
该设备由:电源控制屏(网孔板结构)、可视对讲用户分机、非可视用户分机、小门口机、单元门口主机、适配器、探测器、电控锁、上位机安防监控管理软件组成;并配有实训导线、跳线等部件。
4.5实训项目
(1)楼宇对讲门禁系统使用情形模拟
(2)可视分机的安装连接与使用
(3)小门口机的安装连接与使用
(4)非可视分机的安装连接与使用
(5)单元门口机的安装连接与使用
(6)按线路图将各部分连线
(7)上位机软件的安装与使用
(8)门禁系统操作
(9)室内安防操作
(10)设计并安装一个应用系统
5.智能楼宇监控实训单元(1套)
5.1产品概述
“智能楼宇监控实训单元”结合当前闭路电视监控及周边防范系统的技术特点,采用优质实物监控设备,并配置包括网络摄像机在内的多种类型摄像机、中文矩阵、画面分割器、硬盘录像机、声光报警器、主动或被动红外探测器、紧急按钮等,实现了闭路监控系统的图像捕捉、传输、控制、图像处理和显示全部内容,提供远程网络视频监控功能,并且实现与周边防范系统的联动功能,系统稳定可靠,安装简单易学,可为实训教学提供更多研究。
该装置能模拟各种场合安保监控系统操作的演示、系统的设置、线路设计、BNC端子的制作等实训和实训,能满足 “智能建筑”、“建筑电气”、“楼宇自动化” 等科目的实训实训教学要求。适用于大学、专科院校及各类职业教育培训机构的教学和研究。
5.2系统特点
(1)该实训装置结合了当前闭路电视监控及周边防范系统的,
(2)该实训装置不仅内容丰富,而且还能与周边防范系统建立联动功能
(3)装置所包含的摄像机种类齐全,既有枪机、半球摄像机等常规摄像机,又有网络摄像机为代表的高档摄像机
(4)采用著名品牌的矩阵主机作为报警联动控制器及画面分配器
(5)采用视频采集卡和计算机作为硬盘录像机使用,代表了当前视频监控系统的一种发展主流
5.3技术指标
(1)工作电源:单相三线~220V±10%  50Hz
(2)工作环境:环境温度范围为-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
(3)整机容量: <0.5kVA
(4)实训屏:2018mm×630mm×1773mm
5.4系统组成
系统由实训台和监控站两部分组成。实训台采用网孔板结构组成,可自行设计线路,进行安装、接线、调试等实训操作;监控站由计算机、视频采集卡和硬盘录像机软件组成,用于视频信号的监视与记录,在矩阵主机上可演示各种模拟安保监控系统操作、系统的设置。此外,还配备相关器材,可进行BNC端子的制作等实训。
5.5实训项目
(1)BNC接头的制作
(2)系统设备认识实训
(3)镜头调试实训
(4)控制中心调试实训
(5)硬盘录像操作
(6)系统故障与处理实训
(7)网络摄像机的使用实训
(8)数字化图像监控系统实训
6.智能楼宇供配电及照明实训单元(1套)
6.1系统概述
该平台配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的教学实训,可以模拟智能楼宇中的照明供电控制系统。让学生了解楼宇中配电系统的基本结构,熟悉供配电监控系统,掌握供配电系统在楼宇自动化系统中的应用,可用于学习普通照明电路的安装调试、认识智能楼宇整体控制构架、了解LON现场总线采集控制系统结构,掌握WebAccess网际组态软件的应用、智能照明控制方案的实现等。
该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等专业的实训教学要求,适用于各类职业教育培训机构的教学。
6.2系统特点
(1)供配电系统和照明系统可实现实时调度运行
(2)采用DDC采集控制模块实现对电力系统中各类数据的采集与控制
(3)采用先进LonWorks总线通信协议组网
(4)配备上位机监控系统,可实时监控供配电网络结构,分析和打印各类电量数据,还可监控照明系统,控制照明线路
(5)训装置的设备采用模块式,方便学生了解现场设备
6.3技术指标
(1)工作电源:三相四线~380V±10%  50Hz
(2)工作环境:环境温度范围为-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m
(3)整机容量:<5.0kVA
(4)外形尺寸:2018mm×630mm×1773mm
(5)安全保护:具有漏电保护
6.4装置组成
实训平台由基于LON Talk协议的采集控制器组成网络,整个系统由LonWorks网络适配器、LonWorks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压电流传感器、计算机以及WebAccess网际组态软件等组成。其主要设备包含:实训平台、LON网络适配器、LON数据采集控制器、模拟照明配电盘(含指针表计、控制开关)、电压传感器、电流传感器、能量计量电度表(单相、三相)、模拟照明灯具、空气开关、接触器、照明控制开关、WebAccess网际组态软件等。“
6.5实训项目
(1)常用电工工具的认识使用实训
(2)普通照明设备及控制电路安装与调试
(3)智能电压传感器的认识与应用
(4)智电流传感器的认识与应用
(5)单相电度表的安装与接线实训
(6)三相电度表的安装与接线实训
(7)LonWorks网络拓扑认识与应用
(8)LON智能控制器认识与应用
(9)LON现场总线的搭建实训
(10)智能供配电照明上位机监控软件应用实训
7.智能楼宇消防实训单元(1套)
7.1系统概述
火灾自动报警控制系统在智能建筑中通常被作为智能建筑三大体系中的BAS(建筑设备管理系统)的一个独立子系统。
该系统控制部分全部采用实物,控制对象采用简单模型,能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网等实训和实训,整个系统的运作既能通过建筑物中智能系统的综合网络结构来实现,也可以在完全摆脱其它系统网络的情况下独立工作。
7.2产品特点
(1)系统设计开放灵活,学生可以自行设计消防报警系统及联动系统
(2)采用市场占有率高、国内外知名的品牌产品,具有很高的实用性与通用性
(3)系统采用消防系统比较流行的总线结构
(4)实训装置的设备采用模块式,消防报警联动系统结构清晰
7.3技术指标
(1)工作电源:单相三线~220V±10%  50Hz
(2)工作环境:环境温度范围为-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m
(3)整机容量:<1.0kVA
(4)实训台尺寸:2018mm×630mm×1773mm
(5)安全保护:具有漏电自动保护装置
.4装置组成
该系统由:电源控制屏、火灾报警控制器、输入/输出模块、火灾报警探测器、手动报警按钮、消防栓报警按钮、声光报警器、电子编码器组成。
7.5实训项目
(1)系统设备认识及接线操作
(2)报警控制器、总线隔离器、的安装与连接
(3)各种火灾探测器的安装与连接
(4)智能输入、输出模块、声光报警器、报警按钮的安装与连接
(5)元件地址编码设置
(6)系统的管理操作
(7)系统的数据查询操作
(8)设备启停操作
(9)单点操作
(10)联动编程
(11)线路故障的判断与处理
(12)程序设置错误的判断与纠正
(13)设计并安装一个简易应用系统
