[规格型号]：	FC-QC-18
[产品名称]：	帕萨特汽车CAN数据传输网络系统
[在线客服]：	QQ在线 QQ在线

产品介绍：

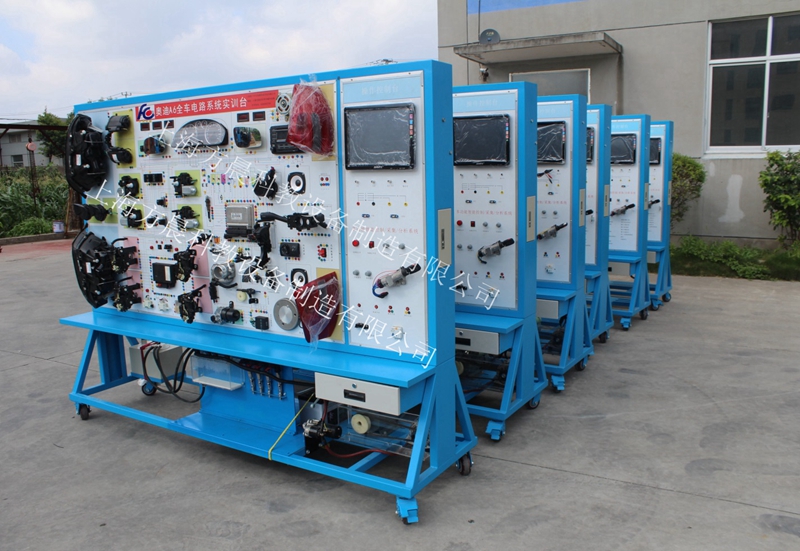

FC-QC-18帕萨特汽车CAN数据传输网络系统

一、帕萨特CAN数据传输网络系统产品简介
本产品选用大众帕萨特电动门窗及防盗（车载网络CAN-BUS）系统材料为基础制作，模拟汽车运行，演示大众电动门窗及防盗车载网络（CAN-BUS）系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
二、帕萨特CAN数据传输网络系统结构组成
中央控制电脑、左前门控制电脑、右前门控制电脑、左后门控制电脑、右后门控制电脑、车门闭锁开关及促动器、门控灯及开关、发动机电脑、变速器电脑，安全气囊电脑，ABS电脑，仪表、点火钥匙全套、后视镜及控制开关、防盗喇叭、曲轴传感器及信号盘、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。
三、集成无线多功能数据采集、分析、控制系统
1、系统采分布式智能管理型无线AP,通过WIFI技术实现终端覆盖。采用10寸彩色中文触控屏的手持无线系统管理器，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
2、集成无线实验电源管理系统，通过手持移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时全闭功能；控制范围>50m；控制能力>50台。
3、设故与排故界面带有与本设备控制面板完全相同的电路原理图。电路图可以随意放大、缩小。同时带有与设备故障点相同的故障设置虚拟按钮。在电路原理图里即可操作故障的设置与否。
4、集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置，题库与题库等级设置，学生键盘设置，考核故障发布考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
5、学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查，设备号查询。
6、多功能数据采集、分析模块
（1）可实时长时间记录电压、电流、电阻、电容、通断等，并生成趋势曲线。
（2）虚拟测量直流电压，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V
（3）虚拟交流电压测量，量程 60.00mV 、600.00mV   、6.00V 、60.00V、600.0V
（4）虚拟直流电流测量，量程 60.00mA 、600.00mA   、6.000A、10.00A
（5）虚拟交流电流测量，量程 60.00mA、600.00mA、6.000A、10.00A
（6）虚拟电阻测量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M    、60.00 M
（7）虚拟电容测量，量程         40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF
（8）虚拟二极管测量 0V~2.0V
7、虚拟仪器系统
（1）虚拟可调电源
（2）虚拟信号发生器DDS
（3）虚拟万用表
（4）虚拟示波器：通道数：2通道外部触发：1通道数据采样速率：100 MS/s （采样率动态可变）
（5）虚拟脉冲发生器
（6）虚拟标准信号源
（7）虚拟数字频率计
（8）虚拟计数器
（9）虚拟逻辑分析仪：通道数：8通道
（10）虚拟任意波形发生器
（11）虚拟IO控制：电机控制（扩展）直流电机控制、步进电机控制
（12）交通灯和拨码开关：输出IO：12路，输入IO：8路拨码开关
8、高级轿车诊断系统
原厂数据，引导功能。使用导航或者引导功能进行多种操作。如编码匹配之类等。产品是总公司为其特约服务站指定的汽车监测系统。使用范围广，包含全球汽车维修业，都在使用。系统具有强大的功能。车型数据实时更新，包含支持在线编程，在线匹配防盗等。数据具有蓝牙无线传输功能，无干扰。原厂维修资料、原厂电路图，原厂诊断。原厂原件位置，拆装工艺指导，数据流诊断分析、OBD-II功能。
四、功能特点：
1、动态运行功能：操作各个系统开关，各个系统均可正常工作，包含所有全车电器及电控系统。各单元可以独立或整体工作，控制各个系统的故障开关可实现各个系统的故障设置，使真实的故障再现，提供考核操作。
2.显示功能：
仪表显示单元，实时显示发动机的各项数据，发动机的转速显示等等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的工作情况。LED灯实时显示执行器工作状态。
3、防盗功能：
可实现对仪表控制单元匹配，防盗钥匙匹配，遥控器设定，CAN网络调试，车门控制，自动升降，防盗起控，防盗解除，防盗匹配，个性化设置等操作
4.自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
5.检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子   测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
7.识图功能：
控制面板采用优质铝塑板为面板，后衬塑料板，6个不锈钢广告钉固定，美观大方，面板绘有高清晰度系统彩色电路原理图，（与原厂电路图相对应）采用UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用
8.安全防护功能：
蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池；高速、高温部位，采用安全防护网和不锈钢护栏，提高操作安全性。台架经高温喷塑，美观大方，坚固耐用。
9.移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
10.教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
11、教学指导：实训台配置详细的使用说明书，及该设备的技术资料实训指导书
五、实训项目
1.帕萨特全车网络系统的结构组成及元件认知实训
2.发动机电控系统的工作原理及网络系统的检测与维修实训
3.ABS系统的工作原理及网络系统的检测与维修实训
4.自动变速器系统的工作原理及网络系统的检测与维修实训
5.安全气囊系统的工作原理及网络系统的检测与维修实训
6.舒适电脑系统的工作原理及网络系统的检测与维修实训
7.车门控制系统的工作原理及网络系统的检测与维修实训
8.仪表网关的工作原理及网络系统的检测与维修实训
9.防盗、遥控、匹配的工作原理及网络系统的检测与维修实训
10.整体的数据自诊断（数据流读取、编码设定、元件测试、）等实训
六、技术参数
1.外形尺寸：2040mm×750mm×1900mmmm（长×宽×高）；
2.输入电源：220V/30A
3.输入电压：12V直流电压；
4.工作温度：-50℃～50℃；;
5.驱动电机: 12V/10A
6.蓄电池：60AH/12V
