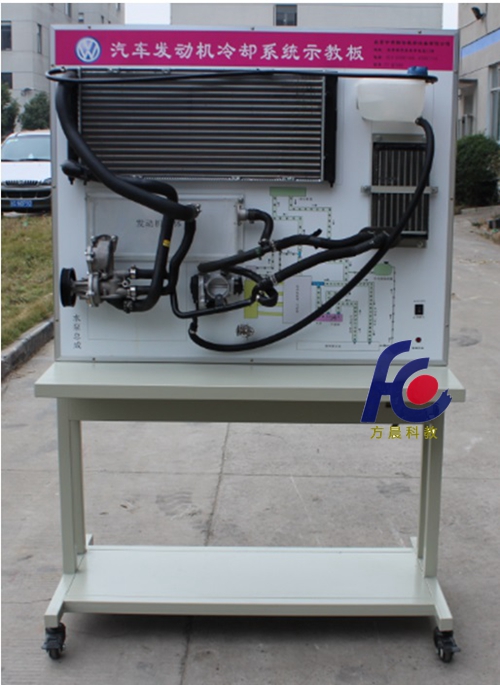

FC-QC003汽车冷却系统示教板

一、产品简介
本设备为汽车发动机冷却系统工作原理的示教板，具有较强的教学意义。在设备的展示面板上，齐全的布置着汽车冷却系统的各种零部件。包含机散热水箱、热交换器、水泵、节温器、节气门总成、副水壶、全车水管等。展示面板上绘有高清工作原理图，通过LED指示灯，直观的了解发动机冷却系统的运动路线和两种温度情况下的工作情况。本设备教学生动逼真、理论与实践相结合，完整的了解汽车冷却系统的工作原理，充分掌握汽车冷却系统的全面知识。本示教板适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、功能特点
1、系统认知：
通过真实的冷却系统的汽车零部件，认识、了解冷却系统各个部件。并了解各个零部件的内部结构和安装位置。通过各个零部件的协同工作，掌握整体冷却系统的结构组成和工作原理。
2、动态运行功能：操作控制开关，通过LED指示灯的走向，直观了解冷却夜的工作路径。
通过改变不同的温度设置，冷却系统的路线有所改变，了解冷却系统的在正常温度和高温的情况下冷却液流的走向。
3、识图与显示功能
面板绘有高清晰度系统彩色系统原理图，（与原厂图相对应）提供识图、读图教学知识。高亮度二极管指示灯，实时显示冷却系统的工作状态。
4、便捷功能
在示教板的中部，设置课件摆放桌面，长度为30CM。在教学过程中，可以摆放一些工具或者学生笔记等学习用品。为授课老师与学员提供便利学习条件。实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
5、台架工艺：实训台底座部分采用国标钢性材料焊接，面板柜冲采用一次冲压而成，台架表面采用高温喷塑处理，使设备耐油污强且不褪色，面板柜与底座可分离。控制台简单明了操作更为方便，本设备具有较强的实训意义，外表整洁美观，工作安静。
6、面板工艺：
控制面板采用优质铝塑板为面板，后衬塑料板，采用激光UV技术，颜色鲜艳，线路清晰，防潮，防高温，耐油污，易清洁，表面不需要做任何保护措施，经久耐用。
7、教学指导：实验台配备详细的使用说明和实训指导资料，产品合格证，保修卡等。
8、在线课程教育学习系统
（1）（1）在线教育系统首页须有投标企业LOGO，提供免费远程汽车电气培训，汽车发动机培训，驱动桥教学,动力电池培训，发动机拆装，帕萨特整车电路图，新能源汽车驱动系统, 丰田普锐斯整车动力系统电路图, 动力电池BMS系统，奥迪自适应巡航系统等技术培训
（2）教师可以远程通过台式电脑、平板电脑、手机及其他移动设备，新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。
（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验；
（4）学生可以通过台式电脑、平板电脑、手机及其他移动设备登录在线教学系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
三、技术参数：
1．外形尺寸：1200*650*1750
2．输入电源：交流220V
3．工作电源：直流12V
4．工作温度： -50℃～50℃；
