FCGF-1B太阳能光伏发电综合实训系统
一、产品概述
本产品是太阳能发电的新型教学实验系统。可完成太阳能发电及基站的供电及离网逆变电源系统集成的相关实验及教学演示。可以帮助学生，进一步理解太阳能光伏发电系统的理念、系统集成原理、单元组成、部件认知等方面的学习和工程实际应用技能。
一、主要技术规格参数
1、系统规格
◆ 系统工作电压：12/24V DC 220VAC
◆ 系统最大电流：10A
◆ 系统最大功率：2KW
2、单晶硅太阳能电池规格 *4
◆ 组件尺寸(L*W*H)：295*295*18mm
◆ 最佳功率：10W
◆ 最佳工作电压：17.5±0.15V
◆ 最佳工作电流：0.55±0.10A
◆ 短路电流：2.48A±0.10A
◆ 开路电压：21.5±0.5V
◆ 模拟小太阳模块：220VAC 300W金卤灯*3
2、太阳能控制器规格
◆ 工作电压：12V/24VDC
◆ 太阳能：20A
◆ 充电方式：PWM脉宽调制
◆ 负载额定电流 10A
◆ 过放保护电压 10.2V/20.4V
◆ 过放恢复电压 11.5V/23.0V
◆ 输出过压保护电压 17.5V/35.5V
◆ 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；
◆ 负载为100W以下的12V直流负载，控制单元一通道可设置成常开输出，也可设置成多类定时输出（光控开、光控关，定时开、定时关）。
3、离网逆变器
◆ 直流输入电压：10～15VDC
◆ 额定蔬出功率：300W
◆ 输出电压：220VAC
◆ 输出波形：纯正弦波
◆ 输出频率：50Hz
◆ 工作环境：温度0℃～40℃
◆ 保持干燥通风
◆ 保护功能：极性反接、短路、过热、过载保护
4、电表规格
◆ 直流电流表：× 2个，20A， 显示模式︰0.5”LED
◆ 直流电压表：× 2个，200V， 显示模式︰0.5”LED
◆ 交流电压表：× 2个，500V，显示模式︰0.5”LED
◆ 交流电流表：× 2个，5A， 显示模式︰0.5”LED
◆ 时间、温/湿度表：× 1个，-20～99.9℃ 显示时间，室内温、湿度
5、负载：
◆ 风扇：×1个，额定电压：12V，工作电流：0.25A，功率：3W
◆ 交通灯：1组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W
◆ 蜂鸣器：×1个
◆ 马达：×1个，额定电压：12V，工作电流：0.35A，功率：5W 转速：30rmp/min
◆ 交流线性电阻负载：0～50Ω连续可调
◆ 直流模拟负载：DC12VLED灯
◆ 交流模拟负载：AC220VLED灯，白炽灯，AC220V交流风扇
6、电池：阀控式密封铅酸蓄电池
◆ 额定电压：12V
◆ 额定容量：7.5Ah
◆ 25℃恒冲电压13.5V-13.8V
◆ 25℃均冲电压14.4V-15.0V
7、太阳能跟踪系统:
由太阳板(18V/10W*4)、太阳能灯(500W*3)、云台(24VAC;旋转角度:水平0°~350°，垂直士45°; 旋转速度:水平垂直4.80°±1°/S;旋转限制:水平/垂直可调，顶载<17kg)、光源传感器及控制板、手动控制摇杆、遥控控制板及台架组成;
太阳能跟踪系统可手动、自动、遥控控制，手动控制按相应的方向操作即可;自动控制时，需要先将太阳能板置水平位置，否则会造成自动跟踪失败，或者角度偏差过大。自动控制受环境光源、传感器的位置等影响比较大，精细调节时，需先自动，然后手动微调。遥控控制时，遥控器上四个按钮分别控制云台的四个方向的启停。
8、系统外形尺寸；长3000×宽3000×高2100（㎜）主操作台附滚轮方便推动至户外教学。
注：（该长、宽、高 尺寸为系统安装后所占教室面积）
9、监控软件
◆ PC监控模块：监控主机、监控软件。
◆ 显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。
系统工作主界面

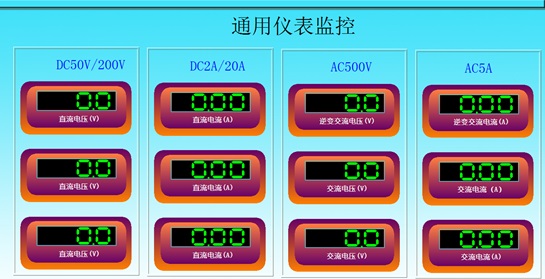

通用仪表监控
二、教学及研究实训项目
实验一 光伏发电相关操作练习实验
实验二 光伏发电开路电压/短路电流测量
实验三 光伏发电的伏安特性实验
实验四 光伏电池输出功率与入射角关系实验
实验五 光伏电池输出功率与光谱的关系
实验六 太阳能电池板最大输出功率计算实验
实验七 太阳能电池板填充因子计算实验
实验八 太阳能电池板转换效率测量实验
实验九 太阳能电池板的暗伏安特性测试实验
实验十 光伏电池板串联的开路电压/短路电流
实验十一 光伏电池板并联的开路电压/短路电流
实验十二 太阳能控制器
实验十三 太阳能照明系统
实验十四 离网逆变器
