FC-Y88四合一透明液压传动演示系统
为了适应在短暂课堂时间内，完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且，使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作
同时，FC-Y88 型透明液压演示系统对实验回路之一进行组合实验时，使80% 的透明液压元件闲置，能否进行利用FC-Y88型四合一透明液压传动演示系统，在增加与保证实验项目及功能的前提下， 根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使产品的性能价格下降40% 。
一、特点
1、可通过多台不同的实验回路进行对比，加深对液压回路原理的理解。
2、多台可同时操作运行，运行不同回路。
3、可只需要一套液压元件，便可同时组成不同回路，节省元件资源。
4、电气控制简单，方便易行。采用网板型安插组装形式，组装回路快捷方便。
5、实验台为铁质双层亚光密纹喷塑结构，美观大方。
二、技术参数
1、电源：输入220V 50Hz
2、电气控制面板：它具有三组功能电路。控制组一按钮控制换向阀1，控制组二按钮控制换向阀2，输入控制电路的常闭按钮均串联常闭停止输入插孔，其他控制电路均并联常开输入插孔，利于外接控制，每组电路的换向1、换向2都具有互锁输出功能。
3、实验专用齿轮泵站：油泵电机：Z250 直流电动机，功率：250W，并配专用稳压直流调速器，调速范围：0-1700rpm
4、电磁换向阀：AC42V.吸力30N
5、尺寸大小：1500mm×650mm×1700mm（单台
三、元件配置

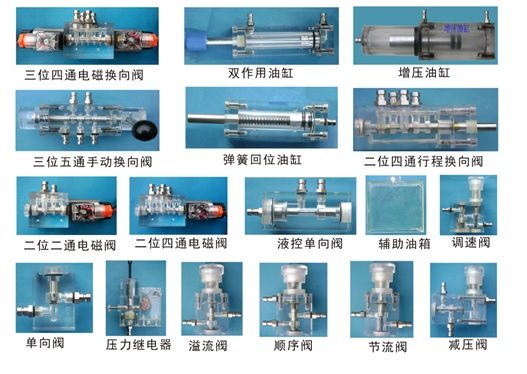

压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。
五、基本实验项目
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、二位三通起停回路。
22、快速差动连接回路。
FC-Y88型透明液压传动系统配置
|
序 号 |
名 称 |
单位 |
数 量 |
备 注 |
|
01 |
FC-Y88型实验演示台 |
台 |
4 |
|
|
02 |
FC-Y88型电气线路面板 |
件 |
4 |
安装演示台上 |
|
03 |
拖动电机及调速电路 |
套 |
4 |
安装演示台上 |
|
04 |
齿轮油泵 |
只 |
4 |
台内元件 |
|
05 |
油箱 |
只 |
4 |
台 内元件 |
|
06 |
辅助油箱(含封闭自锁快速接头) |
只 |
1 |
组合透明元件 |
|
07 |
油缸（带行程撞块）(含封闭自锁快速接头) |
只 |
8 |
组合透明元件 |
|
08 |
弹簧回位油缸(含封闭自锁快速接头) |
只 |
1 |
组合透明元件 |
|
09 |
增压油缸(含封闭自锁快速接头) |
只 |
1 |
组合透明元件 |
|
10 |
实心双出杆油缸(含封闭自锁快速接头) |
只 |
1 |
新增透明元件 |
|
11 |
空心双出杆油缸(含封闭自锁快速接头) |
只 |
1 |
新增透明元件 |
|
12 |
单向阀(含封闭自锁快速接头) |
只 |
3 |
组合透明元件 |
|
13 |
液控单向阀(含封闭自锁快速接头) |
只 |
2 |
组合透明元件 |
|
14 |
溢流阀(含封闭自锁快速接头) |
只 |
5 |
组合透明元件 |
|
15 |
先导式溢流阀(含封闭自锁快速接头) |
只 |
1 |
新增透明元件 |
|
16 |
节流阀(含封闭自锁快速接头) |
只 |
1 |
组合透明元件 |
|
17 |
调速阀(含封闭自锁快速接头) |
只 |
5 |
组合透明元件 |
|
18 |
顺序阀(含封闭自锁快速接头) |
只 |
2 |
组合透明元件 |
|
19 |
减压阀(含封闭自锁快速接头) |
只 |
1 |
组合透明元件 |
|
20 |
二位二通电磁换向阀(含封闭自锁快速接头) |
只 |
2 |
组合透明元件 |
|
21 |
二位四通单电磁换向阀(含封闭自锁快速接头) |
只 |
6 |
组合透明元件 |
|
22 |
二位三通电磁换向阀(含封闭自锁快速接头) |
只 |
1 |
组合透明元件 |
|
23 |
“O”型三位四通电磁换向阀(含封闭自锁快速接头) |
只 |
1 |
组合透明元件 |
|
24 |
“H”型三位四通电磁换向阀(含封闭自锁快速接头) |
只 |
1 |
组合透明元件 |
|
25 |
“M”型三位四通电磁换向阀(含封闭自锁快速接头) |
只 |
1 |
组合透明元件 |
|
26 |
“Y”型三位四通电磁换向阀(含封闭自锁快速接头) |
只 |
1 |
组合透明元件 |
|
27 |
进油回油分油块 |
只 |
8 |
组合透明元件 |
|
28 |
二位四通行程换向阀(含封闭自锁快速接头) |
只 |
1 |
|
|
29 |
三位四通手动换向阀(含封闭自锁快速接头) |
只 |
1 |
|
|
30 |
压力继电器(含封闭自锁快速接头) |
只 |
1 |
组合透明元件 |
|
31 |
行程开关 |
只 |
8 |
组合透明元件 |
|
32 |
压力表(含封闭自锁快速接头) |
只 |
7 |
组合透明元件 |
|
33 |
三通(含封闭自锁快速接头) |
只 |
15 |
组合透明元件 |
|
34 |
四通(含封闭自锁快速接头) |
只 |
8 |
组合透明元件 |
|
35 |
220V电源插头线 |
条 |
4 |
电器配件 |
|
36 |
电磁阀通用连结线 |
条 |
12 |
电器配件 |
|
37 |
压力继电器插头线 |
条 |
1 |
电器配件 |
|
38
|
活扳手 150mm 1只 内六角扳手 M6 2只 内六角扳手 M5 1只 尖嘴钳 6# 1只 孔用挡钳 6# 1只 轴用挡钳 6# 1只 十字螺丝 4# 1只 死板手 1只 保险管 3A 5只 油管接头 5只 各种O型圈 若干 |
盒
|
1
|
实 验 检 修 工 具 盒 检 修 备 用 配 件 盒 |
|
39 |
毛巾 |
条 |
8 |
附 件 |
|
40 |
专用液压油 |
壶 |
4 |
材 料 |
|
41 |
油盘 |
只 |
4 |
附 件 |
|
42 |
透明液压演示系统使用手册 |
册 |
4 |
资 料 |
|
43 |
透明液压演示系统装箱清单 |
份 |
1 |
资 料 |
|
44 |
快速链接线(含封闭自锁快速接头) |
条 |
50 |
